ЗАМКИ ДЛЯ КРЕПЕЙ ИЗ СПЕЦИАЛЬНОГО ВЗАИМОЗАМЕНЯЕМОГО ПРОФИЛЯ (СВП)

Планка замков выполняется методом горячей гибки (замок ЗПКУ ЗПКС) и горячей ковки (замок ЗША, ДКО).
Скоба замков изготавливается из круга диаметром 25 мм или 26 мм с накатной резьбой М27. Возможно изготовление скобы из круга диаметром 27 мм с нарезной резьбой М27. За счет этого достигается увеличение сопротивления на разрыв в месте резьбы до 40 — 45 % по сравнению со скобой замка АП3.030, изготовленной из круга диаметром 24 мм с нарезной резьбой М24.
Крепи с замковыми соединениями ЗПКУ ЗПКС, ЗША, ДКО имеют большее рабочее сопротивление и более плавную рабочую характеристику по сравнению с крепями, укомплектованными замками АП3.030 (прямая планка), АП3.070 (планка ЗСД) и др. В соответствии с действующей нормативной документацией (СОУ 10.1.00185790.011:2007 Підготовчі виробки на пологих пластах. Вибір кріплення, способів і засобів охорони. Мінвуглепром України. Київ. 2007) это позволяет уменьшить количество рам крепи, устанавливаемых на один погонный метр выработки (от 1,5 до 2,5 раз).
ЗАМКОВЫЕ СОЕДИНЕНИЯ ЗША Предназначены для применения в выработках с прогнозными смещениями до 150 мм в составе комбинированной рамно-анкерной крепи, могут применяться также в выработках в пределах зоны влияния очистных работ. Планка замкового соединения улучшенной конструкции, запатентована.

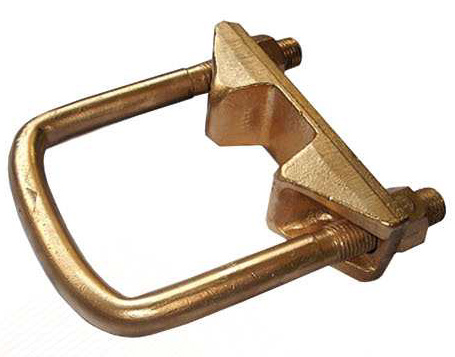

УСИЛЕННЫЕ ЗАМКОВЫЕ СОЕДИНЕНИЯ ЗША
Предназначены для применения как в зоне влияния очистных работ, так и за ее пределами. Разработаны для работы с крепями, имеющими большую конструктивную податливость и повышенную несущую способность.

zamok1

УСИЛЕННЫЕ ЗАМКОВЫЕ СОЕДИНЕНИЯ ДКО
Предназначены для применения как в зоне влияния очистных работ, так и за ее пределами. Разработаны для работы с крепями, имеющими большую конструктивную податливость и повышенную несущую способность.

zamok2
ЗАМКОВЫЕ СОЕДИНЕНИЯ ЗПКУ И ЗПКС
Предназначены для применения в зоне влияния очистных работ и за ее пределами с большим прогнозным смещением. Отличаются от ДКО меньшей металлоемкостью, диаметром скобы и геометрией планки.

zamok3
