ЭЛЕКТРОДВИГАТЕЛИ ПЕРЕМЕННОГО ТОКА СЕРИИ ВКВК

Двигатель асинхронный типа ВКВК 3,5-250 предназначен для работы от трехфазной сети переменного тока в подземных выработках угольных шахт, опасных по содержанию метана или угольной пыли, в качестве привода исполнительного органа очистного комбайна КА200.
Ротор выполнен из листов электротехнической стали. Обмотка ротора выполнена из меди в виде одинарной беличьей клетки путем сварки стержней трапециевидной формы с короткозамыкающими кольцами из меди.
Двигатели имеют два выступающих цилиндрических конца вала.
Преимущества двигателя по сравнению с аналогами:
• увеличение мощности с 200 до 220 кВт;
• усилены подшипниковые узлы: подшипник NU 2218 заменен подшипником NU 2219, подшипник 22218 — подшипником 22219;
• увеличена рабочая область шлиц вал-полумуфты с 60 до 80 мм;
• степень защиты от внешних факторов IP55;
• в коробке выводов установлен комплект средств защиты и регистрации режимов работы для обеспечения защиты от опрокидывания и технологической перегрузки двигателя ЭКВ 2,5-7,5, подключенного транзитом к двигателю ВКВК 3,5-200, а также для регистрации в реальном времени токовой нагрузки двигателей ЭКВ 2,5-7,5, ВКВК 3,5-220 и состояния их температурной защиты;
• обмотка статора из жестких секций;
• установлены термодатчики в обмотке статора и подшипниковых узлах;
• предусмотрена конструкция подшипниковых крышек под сухую камеру комбайна КА200 (аналогично SG 8)
• обеспечена более высокая твердость шлица вала ротора по отношению к шлицам полумуфты.

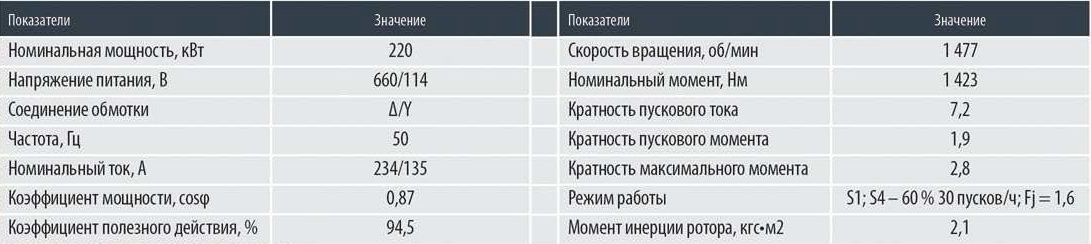

Технические характеристики взрывозащищенного двигателя ВКВК 3,5-220
